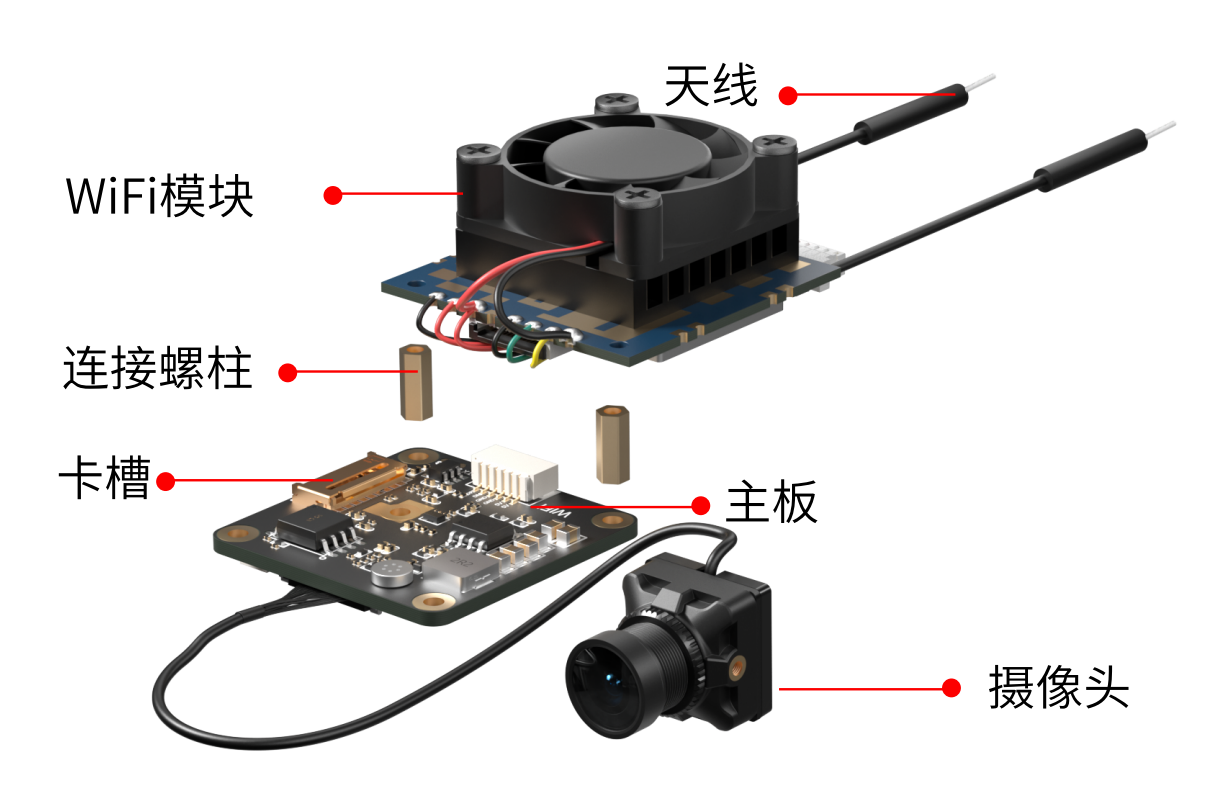

¶ 产品功能指示
¶ 安装方式
¶ 安装方式1-正叠安装
¶ 安装方式2-错叠安装
¶ 安装操作注意事项

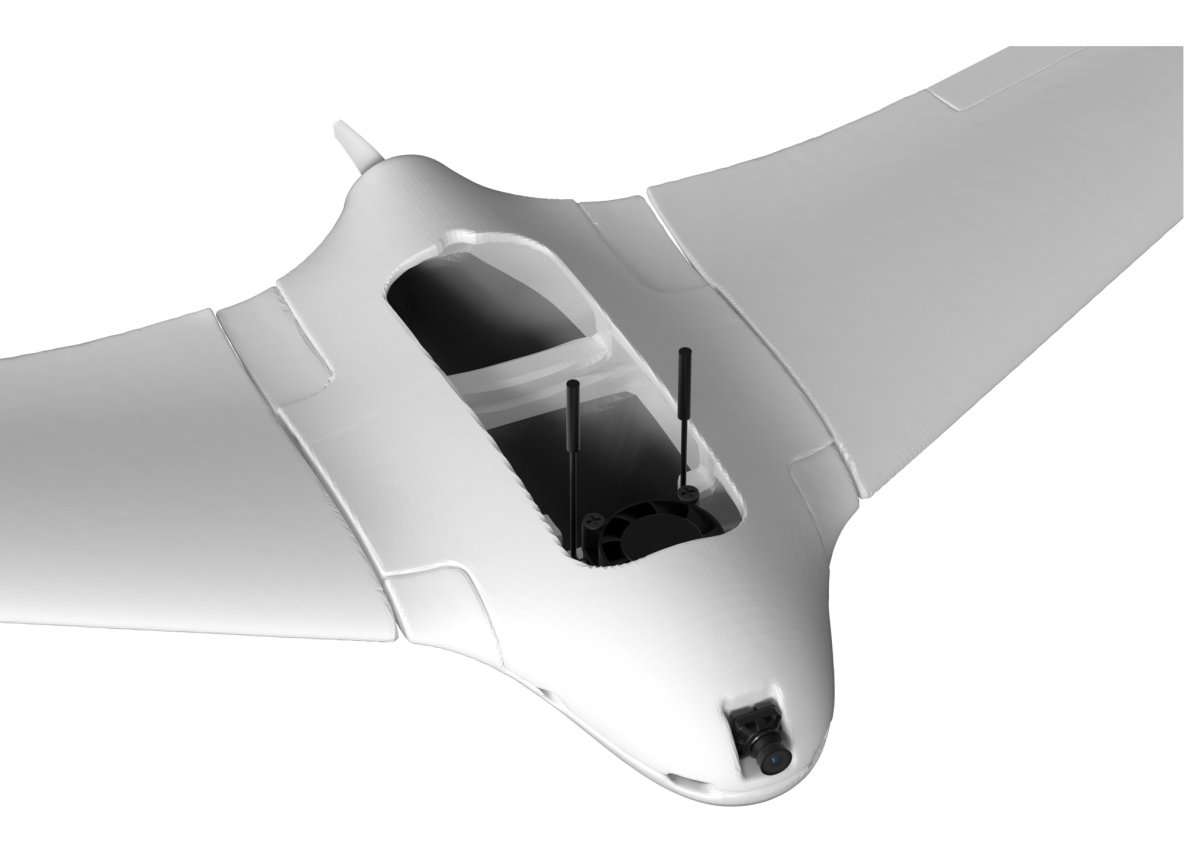

¶ 天线安装
将WiFiLink安装至飞行器上时，请特别注意两点：
- 天线布局： 确保两个天线充分岔开，避免相互交缠，以减少信号干扰。
- 天线方向： 尽可能将天线调整为上翘状态， 避免天线被机身或电池遮挡，确保信号发射效果最佳。
请参照示意图进行安装，此布局为最佳天线配置方式。

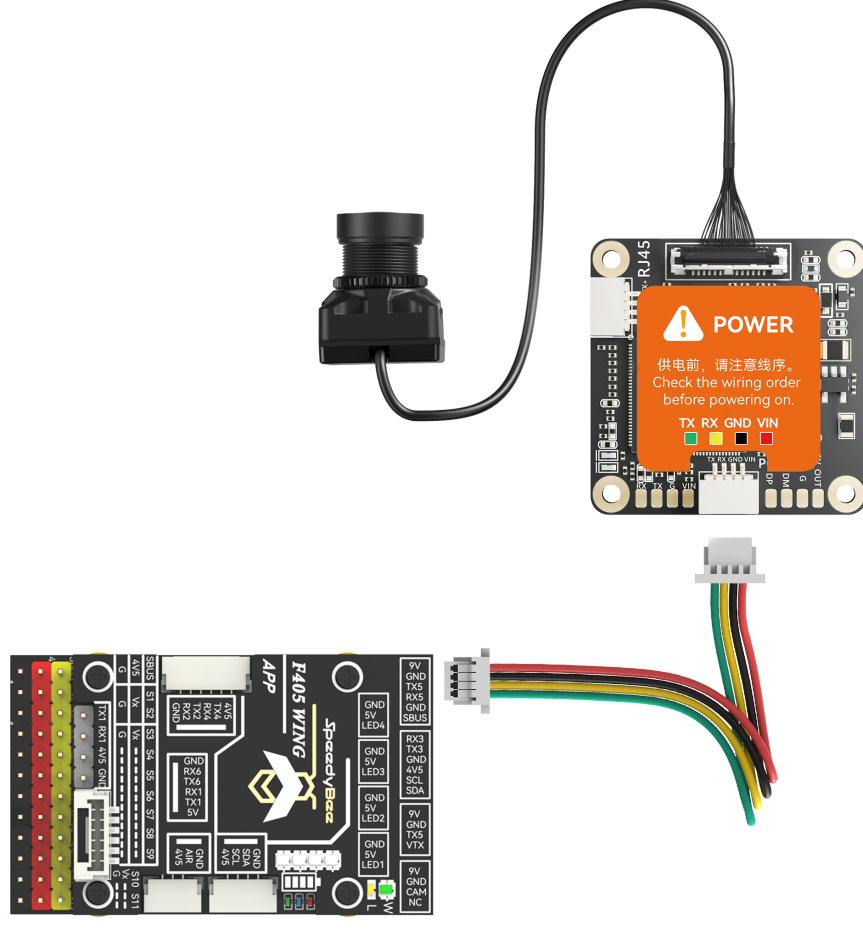

¶ 4PIN 供电线插接
4PIN 供电线的两端线序是相反的，插接前需确认方向，确保正确插入，避免造成设备损坏。
WiFiLink的功耗约为14W，供电范围为9-30V。对于3S和4S电池，可以直接供电；但由于6S电池的浪涌电压较大，因此不建议直接使用6S电池供电，应通过BEC进行缓冲和转换。
¶ 参数表
| 型号 | WiFiLink |
|---|---|
| 传感器 | IMX415 |
| FOV | 160° |
| 分辨率 | 1080P@60FPS/1080P@90FPS/720P@120FPS |
| 供电 | 9-22V(建议通过BEC来供电，不要用6S电池直接供电) |
| 镜头模组规格 | 19×19mm、M12镜头、MIPI线长200/130mm |
| 孔间距 | 25.5×25.5mm |
| PCB尺寸 | 30mm×30mm(338主板) 32mm×32mm(WIFI板) |
| 重量 | 30g |
| 天线 | IPEX1（5G） |
| 功放 | 29dBm (FCC) |
