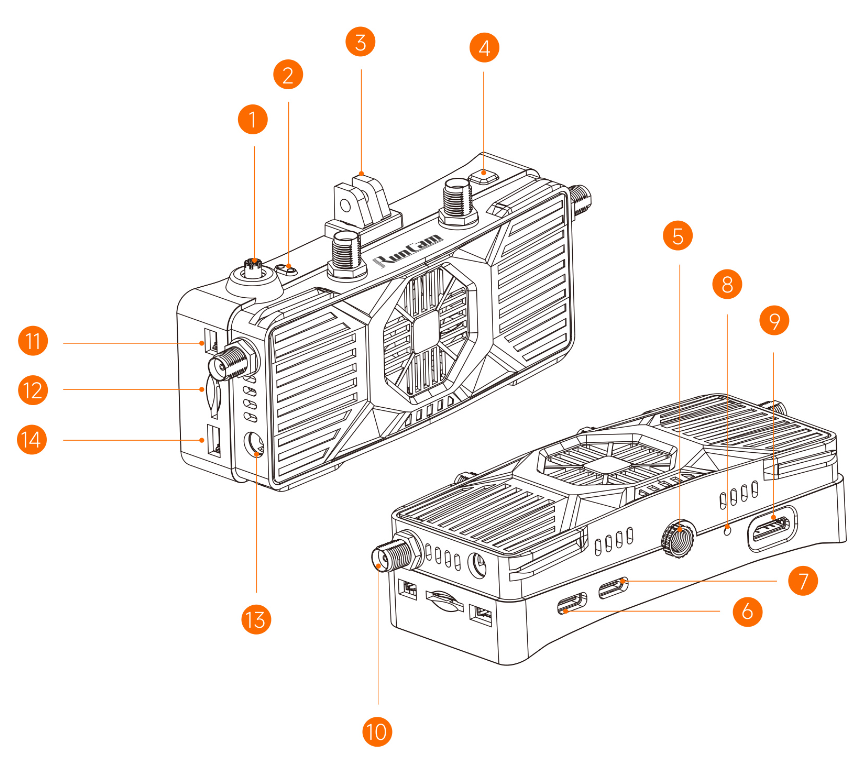

¶ 产品概览
| 1. 5向按键 | 2. LED指示灯 | 3. 可拆卸支架 | 4. 录像按键 |
| 5. 1/4英寸螺孔 | 6. OTG接口 | 7. Type-C接口 | 8. 烧录按键 [1] |
| 9. Mini-HDMI接口 | 10. SMA天线座(内针) | 11. 串口拓展 | 12. Micro-SD卡座 |
| 13. DC电源输入[2] | 14. I2C拓展 |
[1]：需使用卡针或小型螺丝刀操作。
[2]：输入电压范围为9~30V。
¶ 固件支持
支持OpenIPC或Ruby FPV系统运行，出厂默认OpenIPC系统。

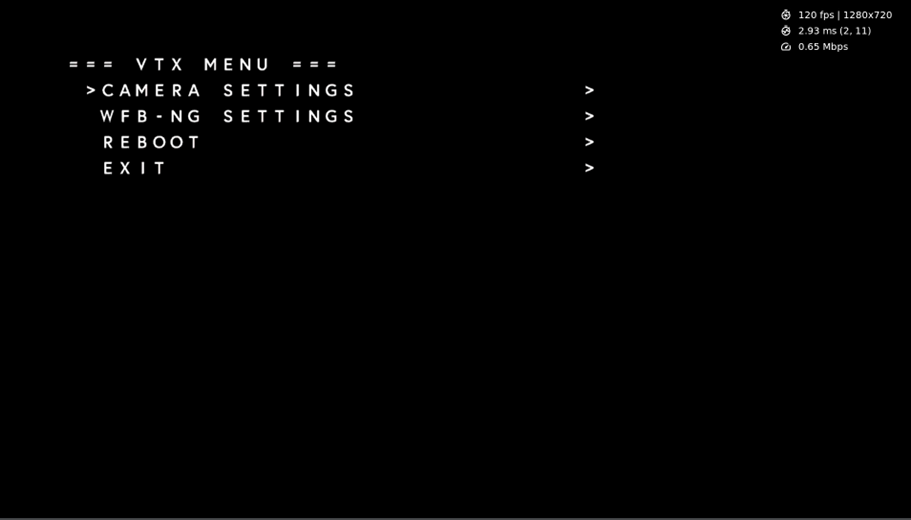

OpenIPC界面一览

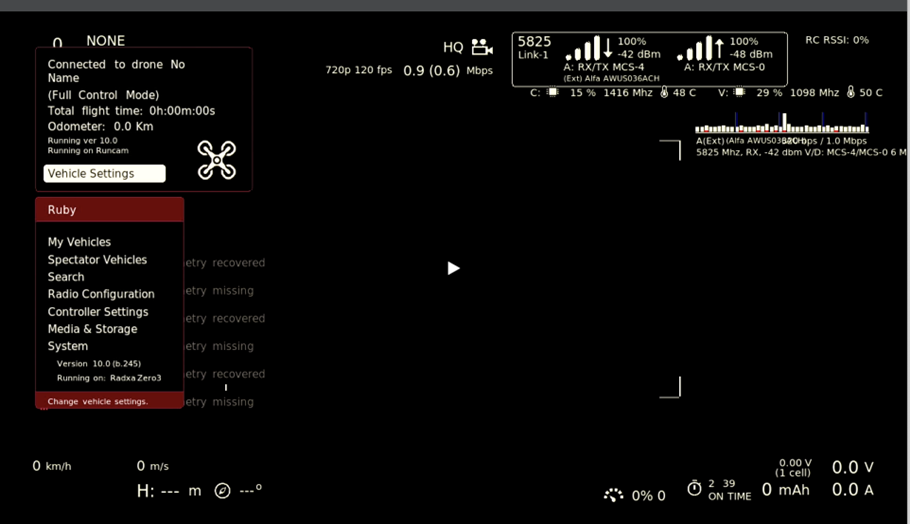

Ruby FPV界面一览

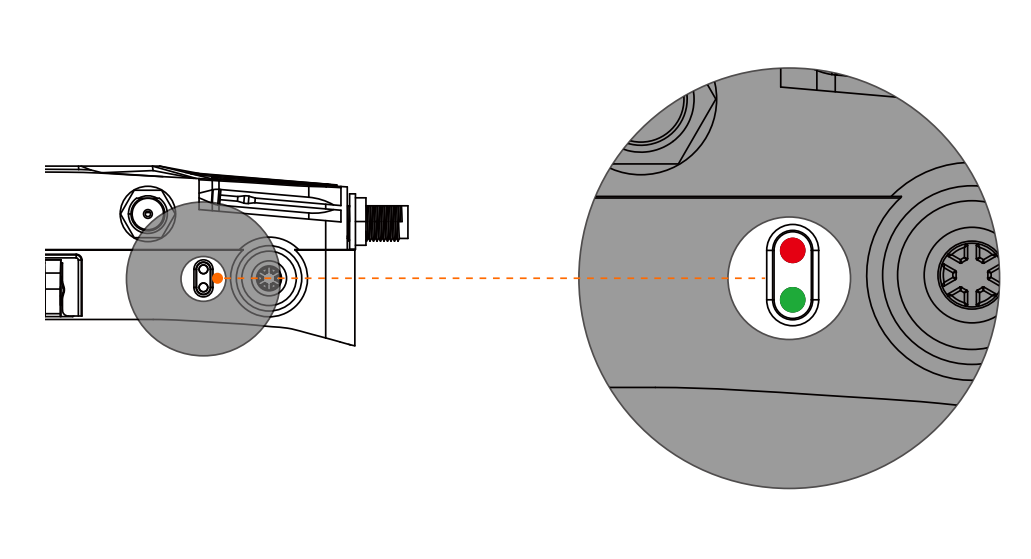

¶ LED状态指示
| LED 指示 | 状态 |
|---|---|
| 绿灯常亮 | WIFI工作正常 |
| 绿灯熄灭 | WIFI工作异常 |
| 红灯常亮 | WiFiLink-RX通电工作正常 |
| 红灯慢闪 | 录像中 |
| 红灯快闪 | 存储空间已满 |
| 红绿双闪 | 高温报警 |
¶ 按键操作

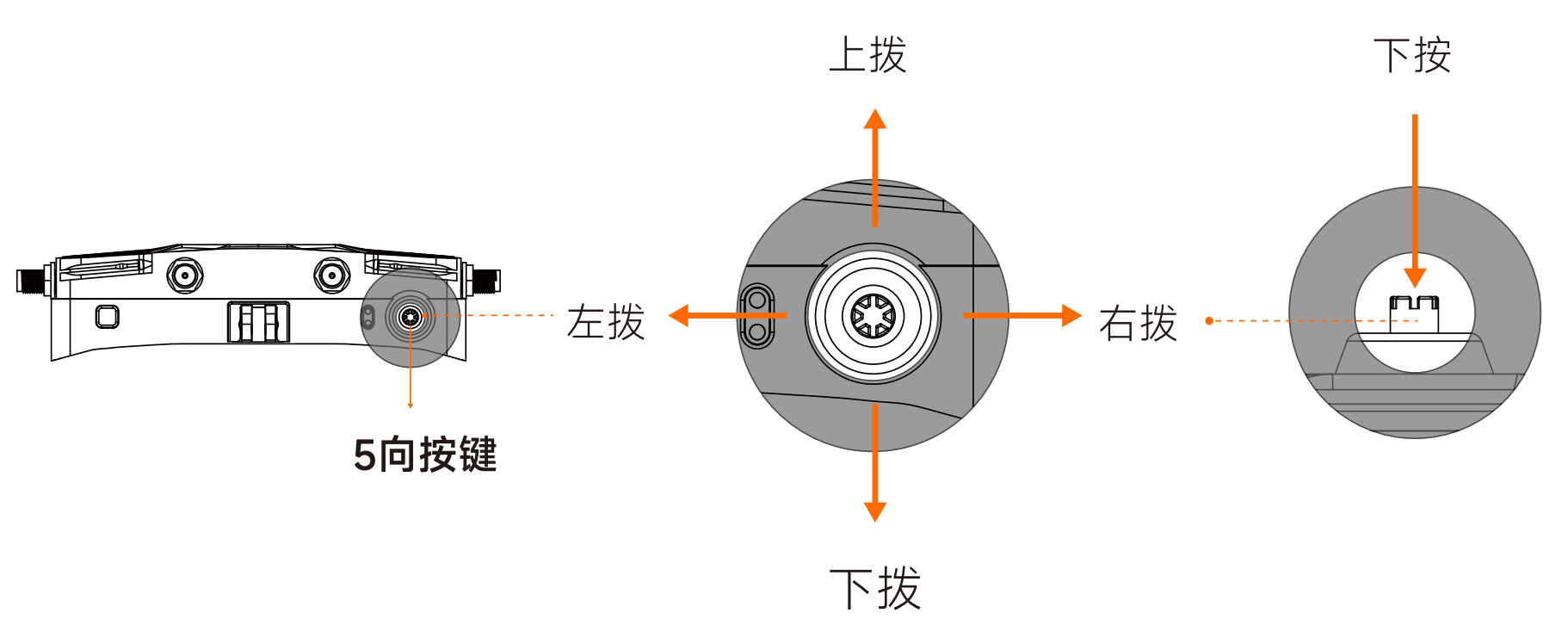

¶ 5向按键
Ruby系统： 右拨切换OSD风格。下按确认/呼出菜单栏，上拨、下拨移动位置，左拨返回上一级菜单。
OpenIPC系统： 上拨、下拨切换频点，右拨调整带宽(20MHz/40MHz)。
以上按键定义基于Ruby FPV 10.7 / OpenIPC 1.9.8版本，后续版本的按键定义可能会与当前有所差异，请以实际为准。

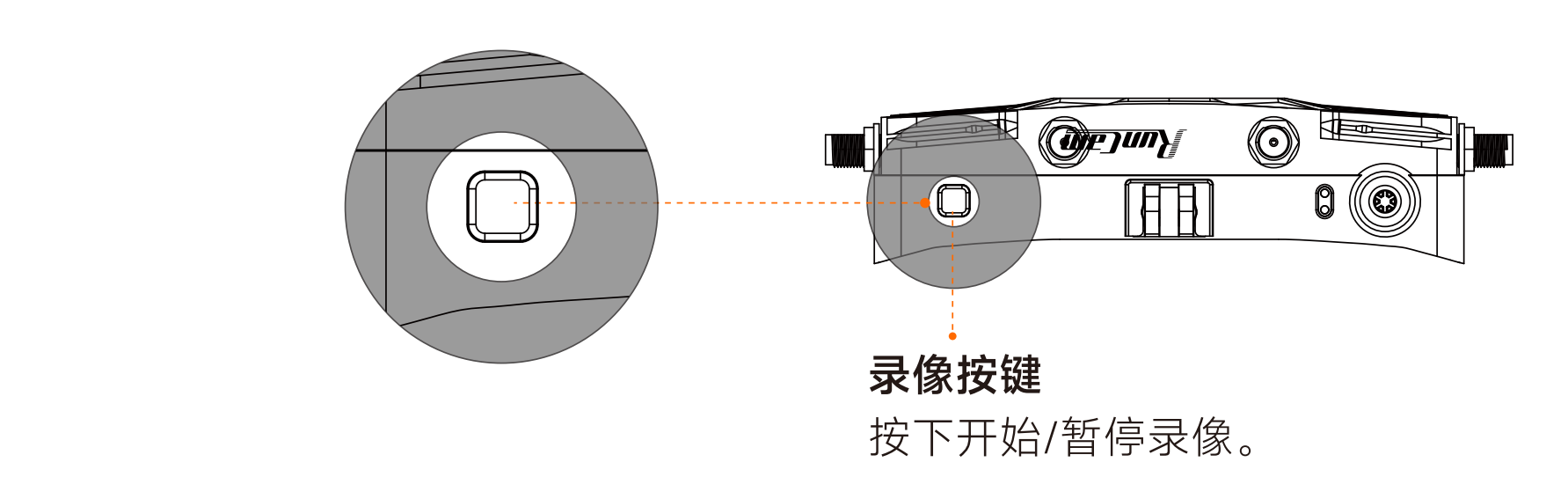

¶ 录像按键

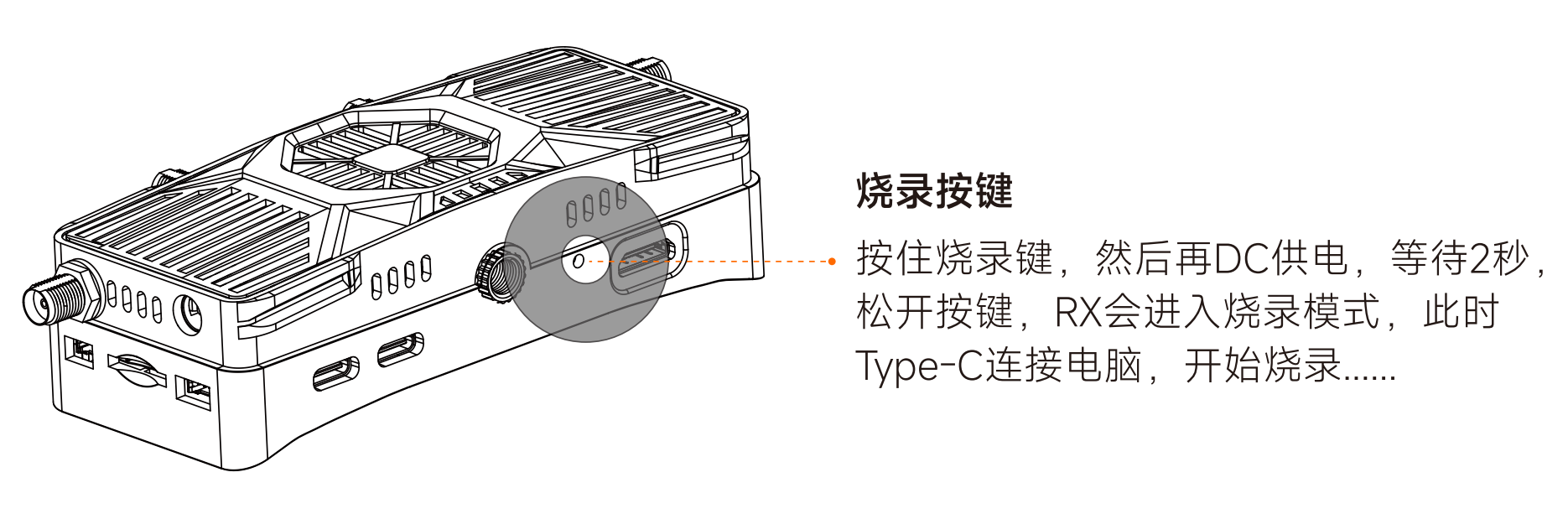

¶ 烧录按键
¶ 规格参数
| 型号 | WiFiLink-RX |
|---|---|
| 通信频率 | 5180~5885 MHz |
| 发射功率 | <25dBm(FCC) <14dBm(CE) <20dBm(SRRC) <25dBm(MIC) |
| 接口 | Mini-HDMI，Micro-SD卡槽，DC5.5×2.1mm，Type-C，OTG接口 |
| Mini-HDMI输出 | 1080P 60fps / 720P 60fps |
| 电源输入 | 9 ~ 30V（3 ~ 6S） |
| SD卡槽 | 支持256G |
| 内存与存储 | 1GB RAM + 32GB eMMC |
| 系统 | Ruby FPV / OpenIPC |
| 外形尺寸 | (L)110.0mm×(W)27.3mm×(H)46.0mm |
| 重量 | 122.0g（±1g）（不包括天线） |
| 型号 | 棒状天线 |
|---|---|
| 极化方向 | 垂直极化（VP） |
| 工作带宽 | 5150~5850 MHz |
| 平均增益 | 2.5dBi |
| 驻波比 | <=2.0 |
| 外形尺寸 | (R)4.8mm×(H)108.4mm |
| 重量 | 6.6g |
| 型号 | 蘑菇天线 |
|---|---|
| 极化方向 | 左旋圆极化（LHCP） |
| 工作带宽 | 5500~5900 MHz |
| 平均增益 | 2.5dBi |
| 驻波比 | <=2.0 |
| 外形尺寸 | (R)8.0mm×(H)23.9mm |
| 重量 | 4.4g |
¶ 注意事项
- 通电前，请安装好所有天线，避免元器件损坏。
- 请确认显示器支持所设置的分辨率和帧率，否则可能会导致出图异常。
- 如果您同时与其他5.8GHz设备一起使用，请选择不同的频点。
- 如果遇到画面不流畅，可能是受到其他5.8GHz设备的干扰，可以尝试切换频点进行解决。
- 使用本产品前，请确保您充分了解并遵守当地法律法规。
