¶ 产品功能指示
¶ 安装操作注意事项
¶ 天线安装
将WiFiLink2安装至飞行器上时，请特别注意两点：
- 天线布局： 确保两个尾巴天线充分岔开，避免相互交缠，以减少信号干扰。
- 天线方向： 尽可能将天线调整为上翘状态，避免天线被机身或电池遮挡，确保信号接收与发射效果最佳。
请参照示意图进行安装，此布局为最佳天线配置方式。

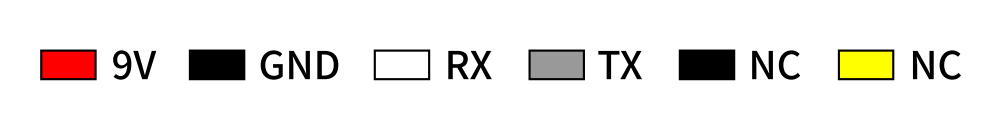

¶ 6PIN 供电线插接
6PIN供电线与飞控的DJI 6PIN接口连接。

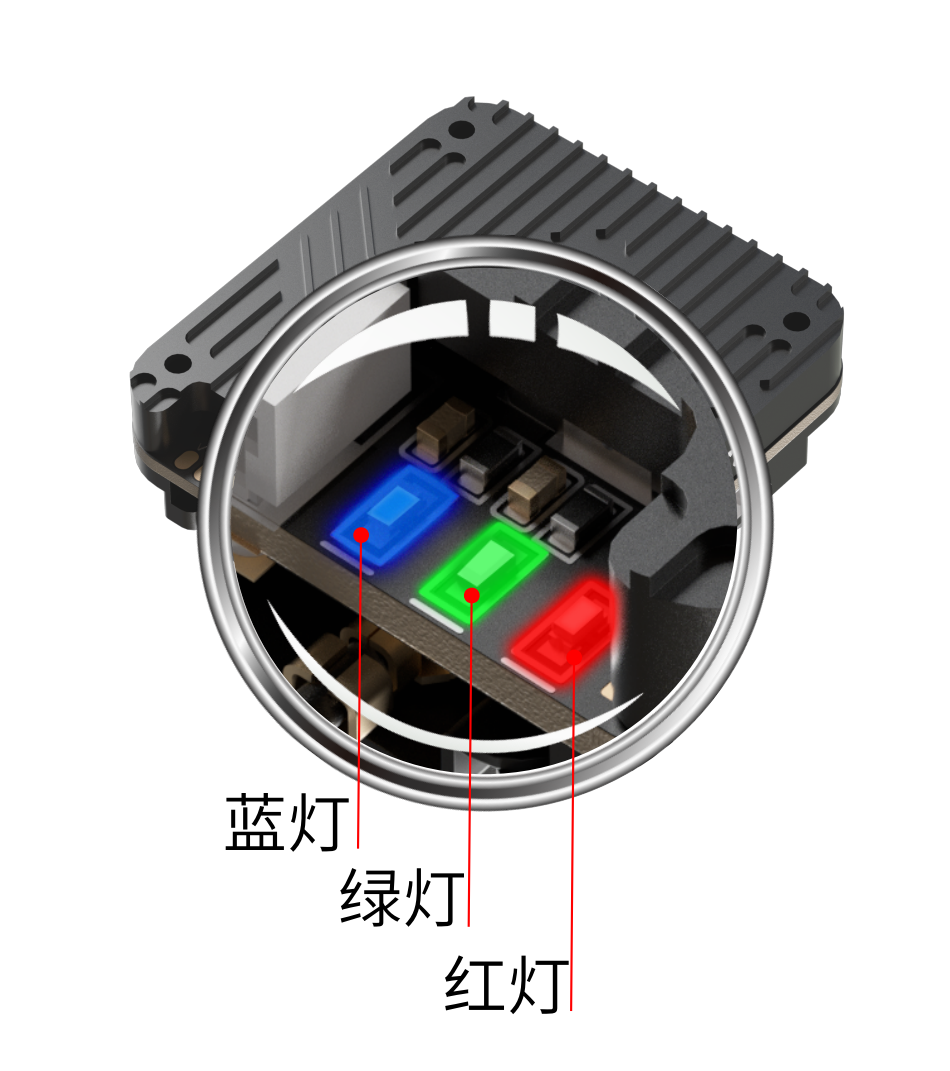

¶ 灯光介绍
| 指示灯状态 | 功能说明 |
|---|---|
| 绿灯熄灭 | 音频关闭 |
| 绿灯常亮 | 打开音频 |
| 绿灯快闪 | 固件升级 |
| 绿灯慢闪 | 打开录像 |
| 蓝灯常亮 | WiFiLink已启动 |
| 蓝灯快闪 | WIFI异常 |
| 蓝绿灯交替闪烁 | 高温提示（大于90度） |
¶ 参数表
| 型号 | WiFiLink2 |
|---|---|
| 传感器 | IMX415 |
| FOV | 160° |
| 分辨率 | 1080P@60FPS/1080P@90FPS/720P@120FPS |
| 供电 | 9-22V(最大功耗15W) |
| 镜头模组规格 | 19*19mm/M12镜头/MIPI线长130mm |
| 孔间距 | 25.5*25.5mm |
| PCB尺寸 | 30.6mm*33mm |
| 重量 | 30g(包含风扇) /25g(不包含风扇) |
| 天线 | 2dB/IPEX1（5G） |
| 功率 | 5.8 GHz:≤29dBm (FCC),≤20dBm(CE) |
¶ 数值功率对应表
| 数值 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 58 |
|---|---|---|---|---|---|---|---|---|---|
| dBm | 16 | 20 | 22 | 24 | 26 | 27 | 28 | 28.5 | 29 |
| mW | 40 | 100 | 160 | 250 | 400 | 500 | 630 | 700 | 800 |
默认数值是20。
